濃硫酸儲罐防腐涂料使用方法

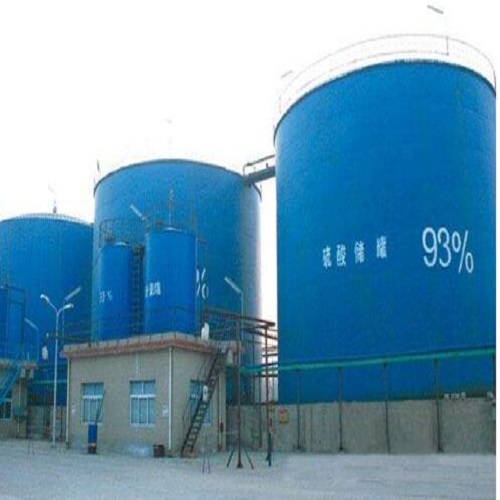

油酸加工廠，生產98%濃硫酸對含水油腳進行脫水處理，反應時溫度 可達400℃，硫酸濃度可50%~93%;反應罐為ф2200mm*3200mm的A鋼制圓塔因此必須采用可靠的方法對鋼塔進行防腐處理。

施工方法：

1) 基層處理:

金屬基層施工前應將鐵銹油污等用10%的堿液清除,再用清水洗凈殘余的堿液。和稍干后才可進行下步作業，對于基層要求施工前20mm深度內含水率不大于6%。

2)原材料準備:

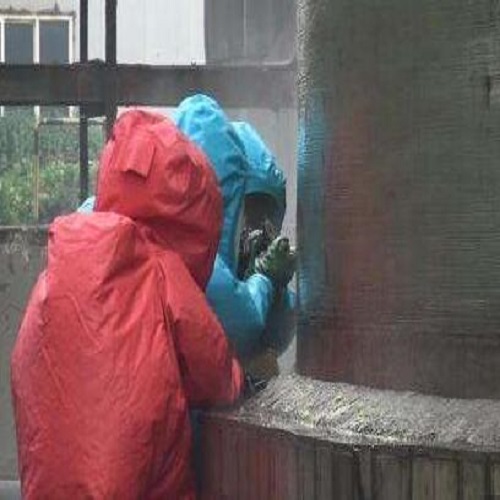

為增加粘結力,防止出現空鼓,可用KNM22滿刷一遍,按A/B重量比4：1，厚度0.3mm刷涂稀薄且均勻,不能有氣泡、起皮、流淌等缺陷。至少應干燥24h。為增加耐磨耐腐蝕性待底漆干燥后，在焊接處，易磨損處上覆涂KNM17，厚度6mm,一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，一次調配過多，膠凝固的快，還沒用完已經部分凝固而不能使用。

3）檢測：

KNM17在25℃固化時間是24小時，待膜完全固化后，用測厚儀測量防腐厚度、電火花檢測有無漏點，若出現漏點修復漏點，再次電火花檢測，確保完全無漏點后方可投入使用。
