液態黃磷化工罐防腐涂料

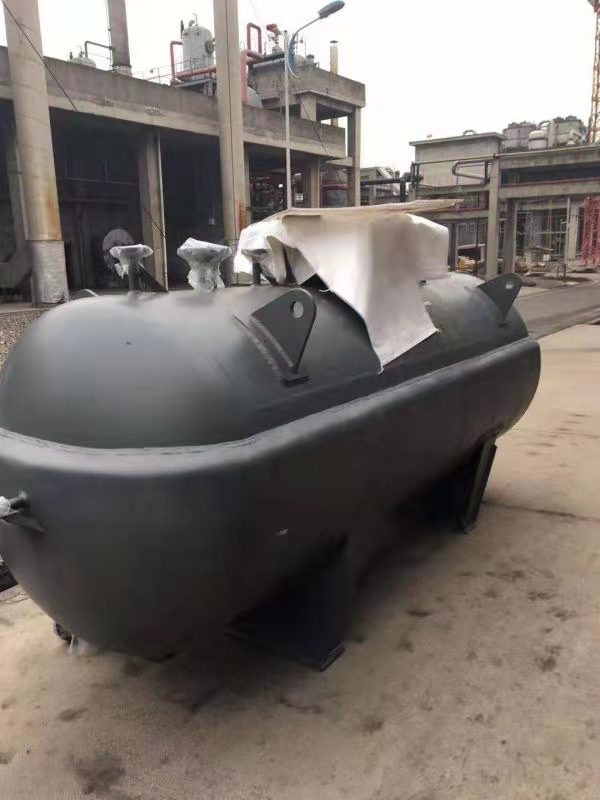

液態黃磷罐需要防腐蝕； 罐體長度：3100mm，直徑Φ1200mm，

面積：13平米；材質：碳鋼

介質成份：液態黃磷，比重754kg/m3,含微量顆粒，微量亞磷酸和鹽酸

  溫度：100℃～120℃

存在的問題： 目前使用碳鋼罐體，內表面腐蝕嚴重，局部焊接面易發生液態黃磷混合液泄漏，嚴重影響安全環保及正常生產操作。

 樣品測試，由于加溫條件滿足不了100-120℃條件要求，因此在90℃的溫度下加入濃磷酸濃液，測試時間一周，一周后檢測樣塊的表面性。

經測試滿足需求，北京耐默公司KN22材料可以滿足要求。

KN22使用方法(4:1)

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30分鐘內用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，一次調配過多，膠凝固的快，還沒用完已經部分凝固而不能使用�？筛鶕�實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

3. 涂敷：KN防腐涂料合適的涂層厚度是0.3mm以上，應將混合好的材料逐層涂敷于待施工部位，第一層要刮薄均勻，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干涉現象。

4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。(也可把固化時間縮短到2-3小時)

嚴格按照上面的工藝要求施工預保護，預計使用壽命可以達到5年以上的使用壽命。
